淺談花崗石移動破碎機生產線的配置

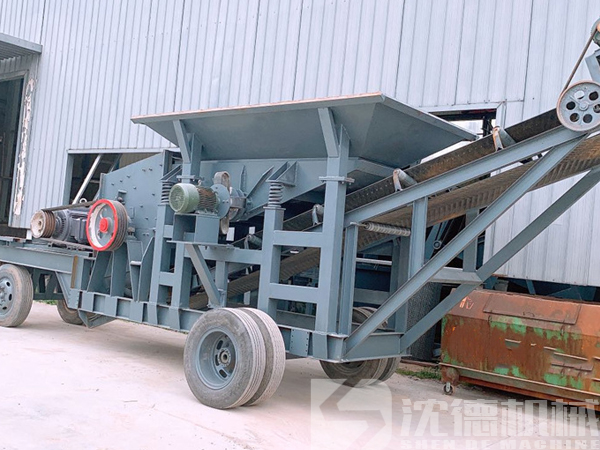

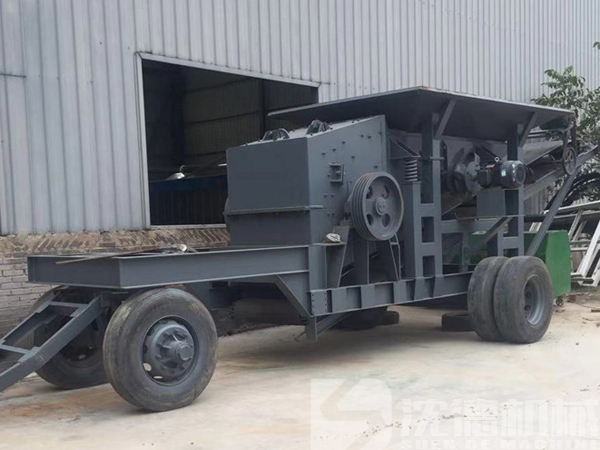

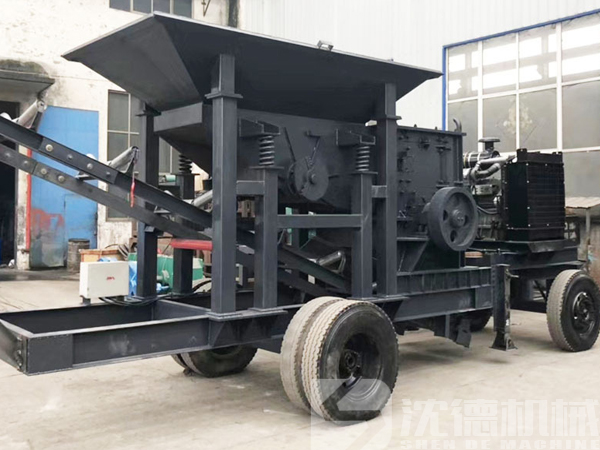

花崗石移動破碎機由別的工程機械設備給料機,(如:小鏟車、挖掘機等)它能一次性進行原礦的放料、勻稱給料機、粗碎、碎碎的、篩選和制成品料的運輸,機器設備總體為被牽引帶輪試挪動,關鍵組成有:牽引式汽車底盤、載重量汽車后橋、液壓機支撐點平穩構造、機械設備固定不動樁、支撐點式皮帶輸送機、放料槽、給料機、可折疊自動上料機、花崗石移動破碎機、液壓機升舉震動篩、重錘粉碎機、動力裝置和家用電器自動控制系統構成。
花崗石移動破碎機生產線的配置與需要的設備:
一、牽引帶汽車底盤(舊)
牽引帶汽車底盤規格:(長x寬x高)17500mmx3000mmx1500
汽車底盤總體采用500mm“H”型的小車舊汽車底盤更新改造,載重端兩邊均配置工作中平穩液壓機支撐點,單點可調式液壓機支腳八支、十支撐點可折疊固定不動樁轉、往前橋采用牽引掛車專用型盤式剎車轉動組織,載重量汽車后橋采用規范載重車橋,輪胎型號1100-20兩橋八輪構造。液壓系統輸出功率5.5kw。
二、給料機
給料機規格:3800x960(mm)較大給料機工作能力300T/h,采用雙軸力傳動齒輪齒合總體手表機芯,配套設施輸出功率:15kw,給料機料槽長短4200mm總寬1200mm,高寬比800mm,不銹鋼厚度14mm,改裝10mm厚鋼板料倉拓展翼,放料槽總體采用16支撐點100mm不銹鋼圓管支撐點。
三、花崗石移動破碎機(粗碎)
花崗石移動破碎機外殼為總體鑄鋼件構造,配套設施型號規格:PE-600/900,輸出功率:75kw-6,較大入料凌長500mm,被粉碎原材料的最多抗拉強度為320Mpa
三、重錘粉碎機(碎碎的)
新式制砂生產線中關鍵破碎機設備,重錘粉碎機將具備入料凌長可變性的優勢,高效率環保節能經濟發展省時省力。這是消化吸收世界各國優秀技術性,綜合性花崗石移動破碎機、錘破、反擊破碎機等的優勢集中化于一體的破石機械設備,大石立即進破、全自動上料,自動式流水線作業,省人省勁、高效率環保節能、是當今中國好用的砂石料機器設備。采用型號規格Pcz1014,配套設施輸出功率:55kwx2,內擋泥板和現澆板材料Mn13Cr2,電機轉子手表機芯改裝Mn65耐磨損套。
四、圓振篩

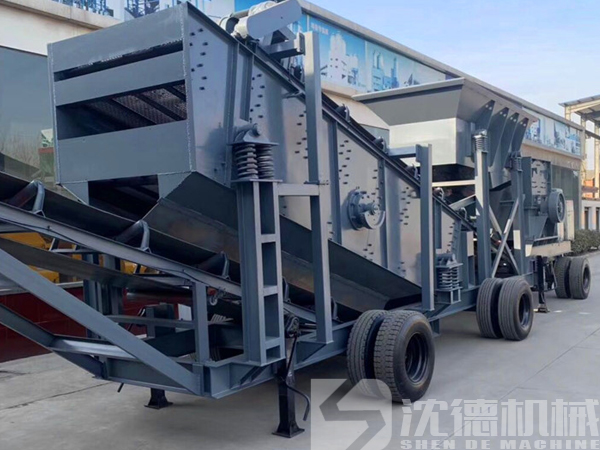

震動篩是運用震子激振所造成的往復式旋型震動而工作中的。震子的上轉動重錘使篩面造成平面圖螺旋震動,而下轉動重錘則使篩面造成球面旋轉震動,其協同功效的實際效果則使篩面造成復旋型震動。其震動運動軌跡是一繁雜的室內空間曲線圖。該曲線圖在平面投射為一環形,而在正垂面上的投射為一橢圓型。調整上、下轉動重錘的振速,能夠更改震幅。而調整上、下重錘的室內空間相位角,則能夠更改篩面軌跡的曲線圖樣子并更改篩面上原材料的健身運動軌進而做到沙砂石料的篩選目地。震動篩規格型號:2400x6500(mm),四層五規格型號篩選,配套設施輸出功率:30kw。
五、輸送設備
輸送設備采用800mm四層尼龍布橡膠條運輸,行為主體長短13.5米,總寬1000mm,傳動系統方法:頂部電滾筒傳動系統,傳動滾筒軸徑60mm,軸承型號:6311雙滾動軸承,緩沖托輥應用全硫化橡膠免維護保養緩沖托輥,總計9條輸送設備,在其中一條800mm輸送設備長短13.5米,四條600mm長短10米,兩根600mm長短3米,輸送皮帶采用5等級厚尼絨帶。
六、電路系統
電氣設備采用德力西電氣或正泰電器規范電氣設備,降血壓操縱啟動柜一套,含燈光控制系統含分路變頻電纜。
七、螺旋洗砂機
螺旋洗砂機配套設施直經500mm的雙螺旋結構,螺旋式長短6000mm,設計方案每鐘頭洗沙工作能力80噸。單葉子雙螺旋洗砂機全長6000mm,總寬1000mm,螺旋式筒體長6500mm配套設施減速器:ZQ400型x2臺配套設施驅動力:7.5KWx2臺主軸軸承直經159mm薄厚10mm,內葉子薄厚8mm,另加12mm耐磨損錳厚鋼板,不銹鋼水槽不銹鋼厚度5mm,兩側6mm角鐵結構加固。
